Beschreibung

Es verbindet umfassende Anpassungsmöglichkeiten mit der Sicherheit Ihres Unternehmens.
Jede Torkomponente der Serie MacroPro 2.0 ist das Ergebnis einer eingehenden Analyse der anspruchsvollen Bedürfnisse von Profis. Die auf dem Markt einzigartigen Konstruktionslösungen garantieren eine einfache Installation und eine breite Palette von Anwendungsmöglichkeiten für die unterschiedlichsten Arten von industriellen und öffentlichen Gebäuden.

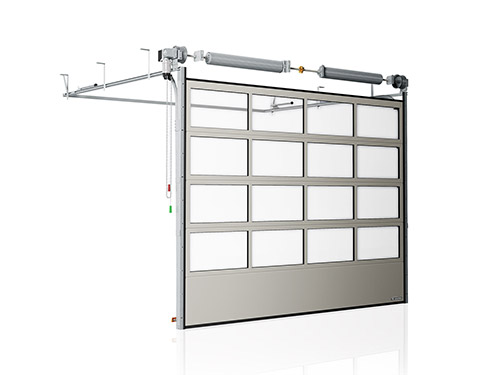

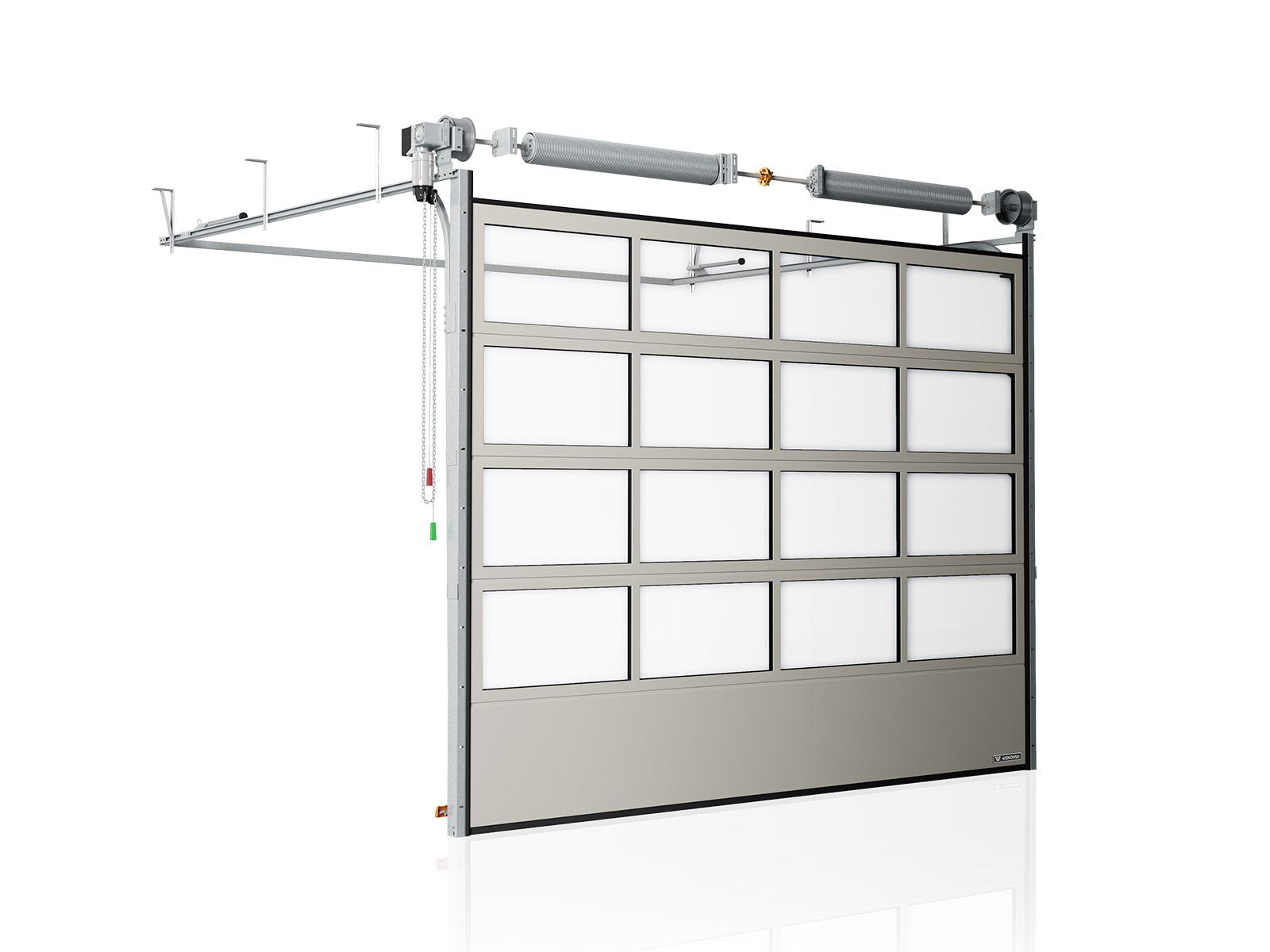

Diese Angebot bezieht sich auf die Wiśniowski Industrietore MakroPro Alu 2.0 in der folgenden Konfiguration
- Wiśniowski Industrietore MakroPro Alu 2.0 – Größe 2750 x 3000mm
- Führung – Standardführung STL
- Muster – Aluminium Industriesektionaltor mit unterem Stahlpanel G
- Farbe – Silber RAL 9006
- Mit Totmann Antrieb

Tor und Fassade in einem
Wer sagt denn, dass ein Industrietor den gängigen Vorstellungen entsprechen muss? Tore der Serie MakroPro 2.0 ELH können eine stimmige Einheit mit Ihrer Fassade bilden. Fassade verkleidet mit Holz, Corten, Stein oder Kunststoffpaneelen? Warum sollte man das Tor nicht mit dem Hintergrund „verschmelzen“ lassen, um den Effekt einer perfekt einheitlichen Fassade zu erzielen?
Für alle Gebäudetypen
Die 15 Führungsschienenarten ermöglichen die Anpassung an nahezu jeden Gebäudetyp. Die Tore der Serie MakroPro 2.0 können sowohl in Standardgebäuden, mit Führung entlang der Dachkonstruktion, mit sehr hohen oder niedrigen Decken, als auch in anderen, untypischen Konfigurationen eingebaut werden.
Standardmäßiges ThermoSet™
Das Wärmedämmpaket ThermoSet™ erhöht die Dichtigkeit des Tores und reduziert die Energieverluste im Gebäude erheblich. Bei den Türen der Serie MacroPro 2.0 ist es standardmäßig, was sie von typischen Lösungen abhebt.
Durchdachtes Montagesystem
Die Tore MacroPro 2.0 wurden so entwickelt, dass die Montage- und Wartungszeit minimiert wird. Details wie einstellbare Tragseile, eine 1000 [mm]-Markierung, Klickdichtungen, einstellbare Führungsschienen, ein offenes Antriebssystem, doppelte Montagebohrungen und eine Querstrebe mit Maßunktion minimieren das Risiko von Fehlern und reduzieren die Installationszeit.







































Eigenschaften und Funktionalität
Jedes Torelement der Serie MakroPro 2.0 wurde mit viel Liebe zum Detail und der Gewissheit entwickelt, dass an das fertige Produkt hohe Anforderungen gestellt werden. Die von uns verwendeten, auf dem Markt einzigartigen technischen Lösungen garantieren eine hohe Sicherheit und Langlebigkeit der gesamten Konstruktion sowie eine einfache Installation und Wartung.

Seitendichtung
Die warme Vier-Kammer-Hart-Weich-Seitendichtung ist eine sehr moderne Lösung. Einerseits eliminiert sie dank seiner Doppellippe und der 3-Kammer-Konstruktion sehr wirksam Wärmebrücken, andererseits schafft er einen sicheren Abstand zwischen Sturz und Torblatt. Die Tore des MacroPro 2.0 sind serienmäßig mit warmen Seitendichtungen ausgestattet.

Obere Dichtung
Die warme, verlängerte, doppelseitige obere Dichtung sorgt für doppelte Dichtheit am oberen Torrand.

Eckdichtung
Eine Lösung für die maximale Abdichtung der oberen Torecken – die Verbindungsstelle zwischen den seitlichen Dichtungen und der oberen Dichtung.

Führungsschienen
Die Führungsschienen bestehen aus 2 [mm] dickem Metallblech. Die dickere Wand in Verbindung mit der veränderten Form (zusätzliche Umprofilierung) verhindert wirksamer das Herausfallen der Führungsrollen und trägt wesentlich zur Stabilität des Torführungssystems bei.

Zargen
Ausgestattet mit einer zusätzlichen Wand, um das Herausfallen der Seitendichtungen zu verhindern und die Zarge zu verstärken. Dies stabilisiert das gesamte Torführungssystem und garantiert einen störungsfreien Betrieb.

Doppelte Montagebohrung
Die Öffnungen (die Bohrungen, in die die Befestigungsbolzen eingesetzt werden) sind doppelt gestanzt. Dies ist praktisch, wenn bei der Installation Probleme auftreten (z. B. wenn beim Bohren von Löchern auf Bewehrungsdraht gestoßen wird).

Führungsschienen zusammengeschraubt mit der Zarge
Die Verbindung wird über Montagebleche hergestellt. Bei dieser Lösung ist es möglich, den Abstand zwischen den vertikalen Führungen einzustellen (Einstellung an den speziellen Bohrungen). Dadurch besteht die Möglichkeit, nur die Führungen selbst auszutauschen. Die Führungen sind mit der Zarge werkseitig verschraubt.

Markierung 1000
In der Höhe von 1000 [mm] von der Unterkante der vertikalen Zargen befindet sich eine Pfeilmarkierung. Damit lässt sich die richtige Einbauhöhe der Torzargen genau bestimmen.

Offene Bauweise der Befestigungselemente
Die Befestigungsbleche der Wellenantriebs-, Schutz- oder Stützkomponenten haben eine offene Bauweise. Diese Lösung ermöglicht eine schnellere und einfachere Installation der Torantriebskomponenten, deren Austausch und Wartung.

Montage des elektrischen Antriebs
Der elektrische Antrieb ist an der Konstruktion des Tores befestigt. Diese Montageart verkürzt die Installationszeit, überträgt keine Vibrationen auf das Gebäude und ermöglicht auch den Einbau des Antriebs an ungeeigneten Stellen (z. B. Sandwichpaneele).

Geräuscharme Führungsrollen
Die hintere Querstrebe besteht aus 2 [mm] dickem Blech. Zusammen mit den Blechwinkeln bildet es ein sehr starkes stabilisierendes Element. Es ist auch eine Vorlage, die als Hilfsmittel dient, um die Abstände der Torzargen beim Einbau korrekt und schnell zu bestimmen.

Hintere Querstrebe
Dank der Bauweise der Bremse gegen die Auswirkungen eines Tragseilbruchs (die Bremse ist in das Greifelement integriert), befindet sich der gesamte Sicherheitsmechanismus im Inneren der Torkonstruktion.

Absicherung vor Toraushebelung
Die Halterungen können anstelle der Standardhalterung in der Mitte der horizontalen Führung verwendet werden. Die Lösung ermöglicht beispielsweise die Umgehung eines Sturzbalkens.

Verstellbarer Aufhängungshalter
Die spezielle Anordnung der horizontalen Führungsschienen (Kaskade) verstärkt und stabilisiert die Konstruktion zusätzlich.

Kaskadenförmiges Führungsschienensystem
Vergrößerte Führungsrollenhalter mit Spezialbuchsen aus selbstschmierendem Kunststoff. Diese Lösung verbessert die Laufkultur des Tores erheblich, indem sie die Schwingungen der Konstruktion dämpft und abschwächt.

Serie MakroPro 2.0

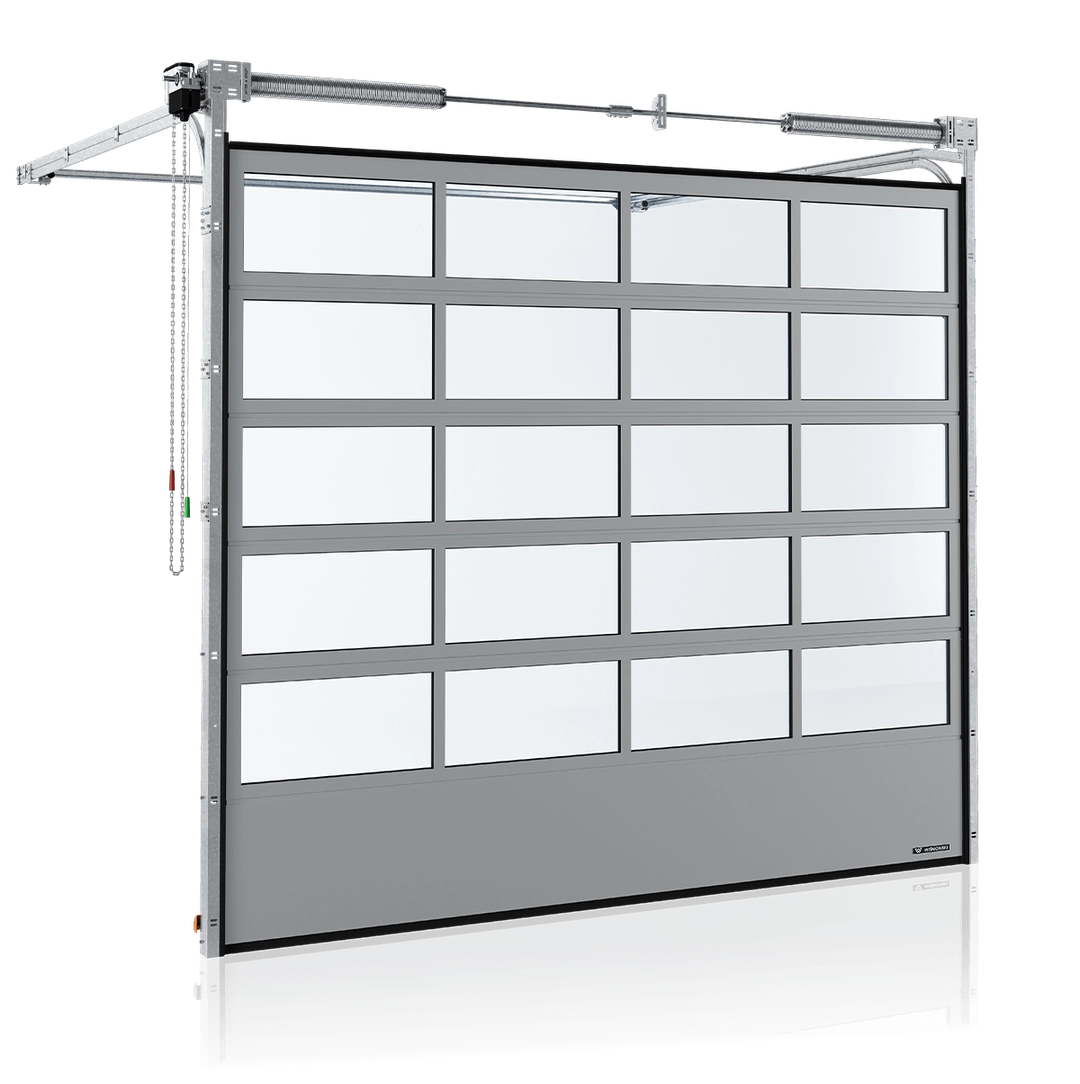

MakroPro Alu 2.0
Die Tore bestehen aus 40 [mm] dicken Aluminiumpaneelen ohne thermisches Trennblatt, gefüllt mit Acrylverglasungen. Unteres Stahlpaneel
– Das Dichtungsset ThermoSet™ beinhaltet standardmäßig: seitliche 4-Kammer-Thermodichtungen mit zwei Lippen; obere Dichtung mit zwei Lippen; Eckdichtungen.
– Zargendicke 2 [mm] / Führungsschienendicke 2 [mm].
– Paneelverstärkungen in der Farbe des Torflügels.
– Geräuscharme, gelagerte Führungsrollen in Hülsen.
– Doppelter Schutz der Führungsrollen, um ein Herausfallen zu verhindern.
– Absicherung: im Fall eines Seilbruchs (2 Stk.), Federbruchsicherung (für jede der Federn).
– Garantierte Anzahl von 25.000 Betätigungen, optional: 50.000, 100.000 und über 100.000.
– Wasserdichtigkeit: Klasse 2.
– Widerstandsfähigkeit gegen Windlast Klasse 3.
– Luftdurchlässigkeit Klasse 4.
– Schalldämmvermögen Rw=23/25 [dB] (ohne Durchgangstüren / mit Durchgangstüren).
– Brandverhalten NRO: B, s2, d0.
– Das manuelle Tor ist mit einem Riegel (manueller Schieber) ausgerüstet.
Muster

Aluminium Industriesektionaltor mit unterem Stahlpanel G, V, N, W

Aluminium Industriesektionaltor

Aluminium Industriesektionaltor mit unterem Alupanel voll

Aluminium Industriesektionaltor mit Schlupftür verschoben und unterem Stahlpanel

Aluminium Industriesektionaltor mit Schlupftür verschoben

Aluminium Industriesektionaltor mit VISUAL Lichtband und unterem Stahlsegment G, V, N, W

Aluminium Industriesektionaltor mit VISUAL Lichtband

Aluminium Industriesektionaltor mit Lüftungssektionen (mit Streckmetallgitter)

Aluminium Industriesektionaltor mit Lüftungssektionen (mit Lochblech)

Aluminium Industriesektionaltor mit unterem Lüftungssektionen (mit Streckmetallgitter)

Aluminium Industriesektionaltor mit unterem Lüftungssektionen (mit Lochblech)

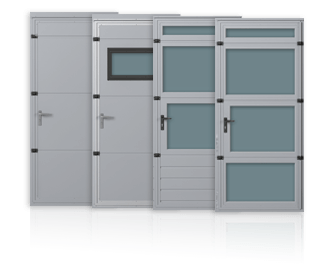

SEITEN- UND DURCHGANGSTÜREN
Bei einem häufig benutzten Tor ist der Einbau einer Durchgangstür im Tor eine raktische Lösung. Der Fühler für das automatische Öffnen des Tores gewährleistet, dass das Tor nur bei geschlossenen Türen aufgemacht werden kann. Die Tür kann mit einem Selbstschließeinrichtung ausgestattet werden. Sollte neben dem Tor genug Platz vorhanden sein, kann man eine dem Muster und der Farbe des Tores angepasste Seitentür bestellen.

Automatik für Industriesektionaltoren
Effizienz aus erster Hand – Zuverlässigkeit und Zufriedenheit
Die Antriebe von GfA Elektromaten sind Spezialprodukte, die unter allen Bedingungen eingesetzt werden können.. Von typischen: Lagerhallen, Fabrikhallen bis hin zu extremen Räumen mit erhöhter Luftfeuchtigkeit, z.B. Autowaschanlagen, bis hin zu Räumen mit Luftalkalität: Scheunen und Schweinezucht.
Durch den Einsatz moderner Technologien und automatisierter Fertigungslinien setzt GfA Elektromaten neue Maßstäbe im Markt. J Als führender Hersteller erfüllt er die höchsten Anforderungen von Kunden aus aller Welt.
Antriebe ELEKTROMATEN SE
Die Antriebe der SE-Serie sind spezielle Antriebe, die für die Automatisierung von Industrietoren, Sektionaltoren mit Gewichtsausgleich konzipiert sind. Der Antrieb wird direkt auf der Torwelle montiert.
Konstruktion von Antrieben:
– Kompakte Bauform,
– Dreiphasen-Elektromotor,
– Antriebsgetriebe in Kombination mit dem Motorkörper,
– elektronische Endschalter DES,
– Notöffnungsvorrichtung,
– Notöffnungskette,
– Integrierter Frequenzumrichter – erhältlich mit FU-Antrieb.





Steuereinheiten GfA ELEKTROMATEN
Die Steuerungen der TS-Serie sind Geräte, die für die höchsten Anforderungen des Endkunden entwickelt und hergestellt werden. Die Steuerungen sind für den Betrieb mit Antrieben aus ein- und dreiphasigen Netzen vorbereitet. Schnelle Installation, einfacher Anschluss und intuitive Steuerungsprogrammierung in Verbindung mit Zuverlässigkeit führen zur Zuverlässigkeit des Torautomationssystems.
Technische Daten und Funktionen der Steuerzentralen:
– Steuerkasten aus langlebigen Materialien,
– Hohe Dichtheitsklasse IP54 oder IP65,
– Stromversorgung 1 x 230 [V] oder 3 x 400 [V], abhängig vom gewählten Antrieb,
– Bedienung von Stellgliedern mit Endschaltern DES oder NES,
– integrierte Steuertasten öffne-schliesse-öffne,
– Eingebautes Display,
– Änderung der Drehrichtung über eine Tastatur,
– unabhängig programmierbare Ausgänge,
– stufenlose Drehzahlregelung mit Antrieben der Serie FU,
– die Möglichkeit der Auswahl der Funktionsweisen: Totmann oder Automatik,
– Möglichkeit der stufenlosen Einstellung der Parameter,
– Betrieb von Sicherheitsrandleisten,
– Möglichkeit des Anschlusses von Steuergeräten, Typ: Wandtaster, Funkempfänger, Codetastatur,
– Möglichkeit zum Anschluss von Sicherheitsgeräten, Typ: Lichtschranken, Sicherheitsvorhang, STOP-Taster,
– die Möglichkeit, die Bewegung des Eingangs mit Hilfe von Ampeln zu steuern in rot/grün (optional erhältlich mit TS981 Steuerzentrale),
– Möglichkeit der Anschluss an das SAP-System, Entrauchung und Be- und Entlüftung (optional erhältlich mit TS981 Steuerzentrale),
– Arbeitszykluszähler,
– Wartungszykluszähler,
– und viele weitere.





Automatik von der Firma SOMMER
Base+ und tiga+, sind Antriebe für Sektional- und Industrietore mit Gewichtsausgleich, die in Sammelgaragen eingesetzt werden. Das Set beinhaltet einen Wagen mit einem Motor und einer Schiene. Die Laufschiene ist mit einer festen Kette ausgestattet, entlang derer sich der Wagen bewegt. Je nach Antriebsvariante befindet sich die Steuerung an der Wand (tiga+) oder am Ende der Schiene (base+). Dank dieser Lösung benötigt die Installation des Antriebs keinen zusätzlichen Seitenraum.


Eigenschaften der Antriebe:
– Kompakte Bauform;
– sehr hohe Arbeitskultur;
– langsame START – STOP;
– Motor 24[V] integriert mit dem Wagen;
– Strommessgerät zur Erkennung von Hindernissen – Überlastsicherung bei Kontakt zwischen der Unterkante des Flügels und einem Hindernis, stoppt den Torflügel und zieht ihn dann nach oben zurück.;
– Eingebaute LED-Signalleuchte;
– Lichtschranken – das System bietet optimalen Schutz bei einem Hindernis zwischen den Lichtschranken.;
– automatische Auswahl der Betriebsparameter;
– Steuerzentrale mit eingebautem Sommer-Funkempfänger;
– Stromversorgung: 1 x 230 [V];
– Möglichkeit der Notentriegelung bei Ausfall der Hauptstromversorgung;
– Einfahrtskontrolle* mittels rot-grüner Signale,
– geeignet für Sammelgaragen mit bis zu 30 Stellplätzen,
– Möglichkeit der Anbindung an das SAP-System, Entrauchung und Be- und Entlüftung*.
* – Zwangsfunktion, nur auf tiga+ Antrieb verfügbar
Base+ und tiga+ Antriebe ergänzen die Produktpalette im Bereich der Automatisierung von Toren Makro Pro 2.0, Makro Pro ALU 2.0, (LH Führung, LHp).
Die Automatisierung unter WIŚNIOWSKI Industrietore ist so konfiguriert, dass ein zuverlässiger und unterbrechungsfreier Betrieb gewährleistet ist. Die von der renommierten Marke GFA angebotenen Antriebe und Steuerungen sorgen für höchsten Bedienkomfort und langfristigen Einsatz.
Verschiedene Funktionen



















Farben
In Anlehnung an die Bedürfnisse und Ideen unserer Kunden, die ein beständiges, ästhetisches und originelles Aussehen ihrer Tore erwarten, bieten wir ein breites koloristisches Spektrum an. Es besteht die Möglichkeit, eine Torfarbe zu wählen, die der Fassade, den Fenstern oder den Ausbauelementen eines Gebäudes angepasst ist. Für Kunden, die nach einer originellen Torfarbe suchen, halten wir in unserem Angebot an Lackierung über 200 Farbtöne der RAL-Palette bereit.
